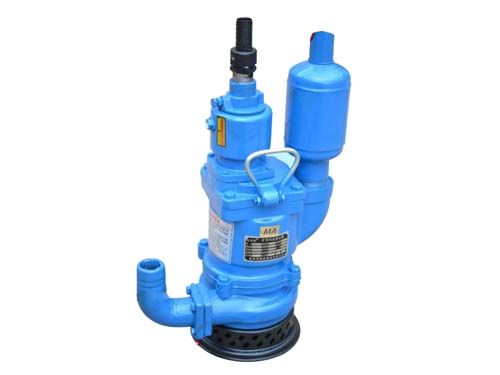

FQW18-80/K矿用风动潜水泵产品介绍
FQW18-80/K矿用风动潜水泵是一种以风动（气动）马达作为同轴原动机的新型排水机具，不受电源、潮湿、粉尘等条件限制，特别是需要防爆的场所有着电动潜水泵不可替代的安全性和可靠性，在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用，安全可靠，具有新颖先进、节能、低噪、安全、轻便、维修量小的特点，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。

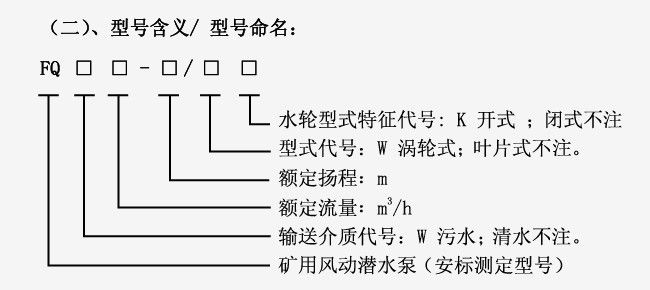

FQW18-80/K矿用风动潜水泵型号意义
FQW18-80/K矿用风动潜水泵产品特点
1、动力部分（风动马达）按国家标准，进行优化设计：改进转子结构，增加了风动马达膨胀作功的工作腔；合理匹配气缸进排气位置，大大提高了风动马达轴功率。
2、叶片尺寸公差统一，表里分子结构紧密一致，加工精度高，尺寸稳定性好，基本达到零变形，后期又进行了特殊工艺处理，耐磨耐用，硬度和柔韧性适中，大大提高了叶片的使用寿命。
3、采用冲压成型弧形泵盖，保护易损的骨架密封，延长了骨架使用寿命，也减轻了整机的重量。
4、风泵排气口处接有低噪消声器，长期使用不会结霜结冰而影响水泵排水作业，极大地降低了噪音，噪音量实测≤85dB(A)，彻底改善了井下使用的恶劣工况条件。
FQW18-80/K矿用风动潜水泵结构及工作原理
1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高
3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。
FQW18-80/K矿用风动潜水泵技术参数
矿用风动潜水泵型号：FQW18-80/K
额定流量 m3/h：18
额定扬程m：80
流量m3/h：40
关闭扬程m：110
测试气压MPa：0.55
额定耗气量m3/h：300
适用工作气压MPa：0.4～0.7
通过颗粒mm：12
进气口径mm：25
出水口径mm：38
FQW18-80/K矿用风动潜水泵工作条件
水泵在下列环境条件下应能正常工作：
a）周围空气中含有瓦斯和煤尘；
b）风压为0.4～0.7 MPa；
c）水的pH值在4～10的范围内；
d）水中含固体杂质的体积比不超过2%；
e）水的密度不超过1.1×103 kg/m3；
f）工作环境温度5～40 ℃。
